业界领先的探头性能

作为测量信号路径中的关键元件，探头不容忽视。在购买 3 系列 MDO 时，您将免费获得业内优质的探头。由于拥有业内最佳示波器负载 (3.9 pF)，TPP 系列探头将成为您日常使用的随身探头。

特点

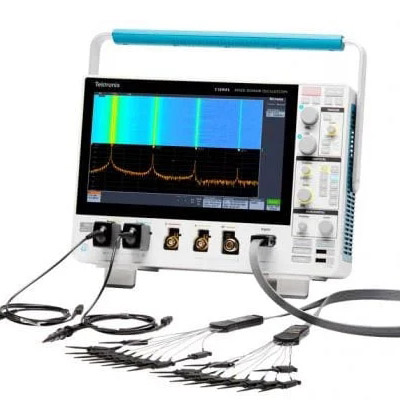

TPP 系统探头为标配。每条模拟通道一只。

3.9 pF 的业内最佳电容性探头负载

250 MHz、500 MHz 或 1 GHz 探头带宽，取决于仪器带宽

微小信号测量精度提升高达 40%

测量微小信号时，为获得更佳的测量精度，降低仪器的本底噪声至关重要。3 系列 MDO 中使用的全新前端设计有助于您将噪声测量精度提升高达 40%。评估示波器时，请务必仔细检查示波器的随机噪声技术规格。示波器各不相同，且并非所有示波器制造商均会测试和发布其随机噪声规格。

规格一览

输入通道: 2 或 4 条模拟 16 条数字 1 频谱分析

带宽:100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采样率:

模拟通道上为 5 GS/s（1 GHz 型号）、2.5 GS（所有其他型号）

数字通道上最高 8.25 GS/s（121 ps 分辨率）

记录长度:

所有通道上 10 M 点

频谱分析仪: 1 GHz（标配）；3 GHz（选配）

信号发生器: 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表:4 位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器: 5 位频率测量

高级分析:自动功率测量

协议支持:I2C，SPI,RS-232、RS-422、RS-485、UART,CAN, CAN FD, LIN, FlexRay,MIL-STD-1553、ARINC 429,I2S, LJ, RJ, TDM,USB 2.0

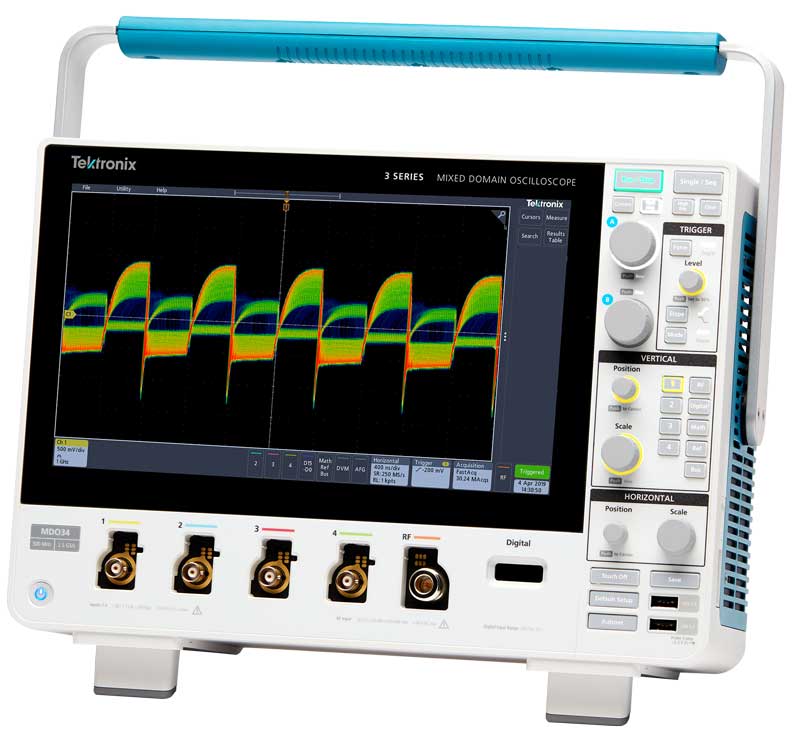

显示器:

11.6 英寸（295 毫米）

高清彩色 (1920 x 1080) 电容式触摸屏

重量:

11.7 磅（5.3 千克）

包括探头和附件

每台仪器标配 1 GHz 最大频率，选配最大 3 GHz 频率

同类产品中业内唯一一款真正集成的硬件频谱分析仪

最高 3 GHz 的超宽捕获带宽

功能强大，可升级

立即获取所需的所有调试功能，或在需要时添加这些功能。

高达 1 GHz 带宽

数字通道：MSO 选项增加 16 条数字通道

高达 3 GHz 的频谱分析仪

DVM/频率计数器（在注册后免费提供）

任意波形/函数发生器

高级分析

串行总线解码和触发

自动功率测量

利用本指南找到有关升级的更多信息

MDO32100 MHz - 1 GHz 2模拟 16数字（选配）采样率高达 5 GS/s 记录长度10 M 频谱最高 3 GHz（可选）

MDO34100 MHz - 1 GHz 4模拟 16数字（选配）采样率高达 5 GS/s 记录10 M 最高 3 GHz（可选）
