摘要：本文首先介绍了开关电源传导干扰的共模差模分解理论，同时研究了滤波 器各元件在降低共模差模干扰时的作用。在此基础上举例说明，对一个 60W 的反激 电源进行进一步的传导整改，使之余量达到 20DB。

关键词：传导干扰 共模 差模 分离 整改

 完整文章查看

如何快速高效而且低成本地整改开在此基础上关电源的传导干扰，是摆在工程师 面前的一个棘手问题。用常规的方法进行滤波器元器件的更换不但费时而且还不一定 能达到最佳的效果，更增加了无谓的成本。

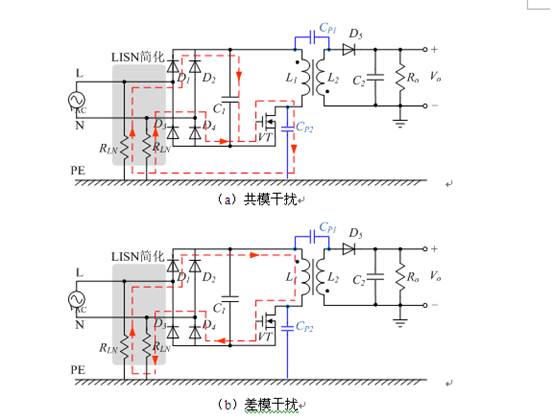

按照传导电磁干扰传播的特性，可将其分为解为共模（Common Mode，CM）干 扰和差模（Differential Mode，DM）干扰。共模（CM）干扰定义为任何载流导体与 参考地之间的不希望有的电位差；差模（DM）干扰定义为任何两个载流导体之间的 不希望有的电位差。

滤波器的元件对差模共模信号的抑制机理是不同的。那么我们完全可以根据分离 出来的共模或差模信号的大小，调整相应的元件以达到整改的目的。可以大大减少产 品的研发周期以及费用，赢得市场先机。

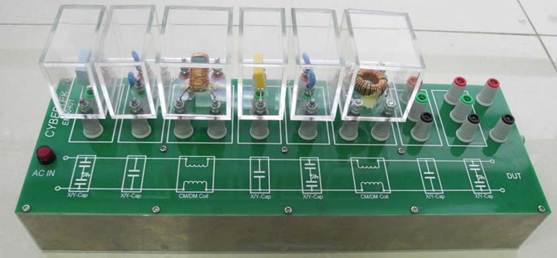

为此，深圳市知用电子有限公司（CYBERTEK）推出了利用共模差模分离技 术进行高效传导整改的解决方案。该方案包含数字化接收机 EM5080A，业内首 创的共模差模分离功能的人工电源网络 EM5040B，滤波器整改工装 EM50401 以 及隔离变压器 EM5060。
