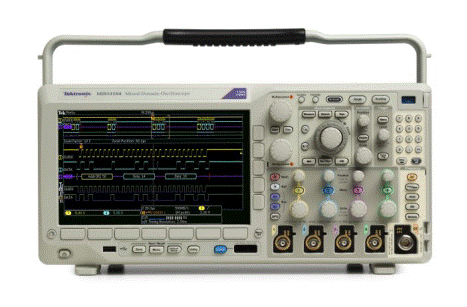

泰克的MDO系列示波器是泰克的中端产品，频率范围涵盖100MHz到1GHz，具有良好的性价比，能够满足大多数的电子测试需求，是一款非常受工程师喜爱的示波器。具有信号源，逻辑分析仪，总线解码等多种选件。
基本测试原理：
1、 网络分析功能

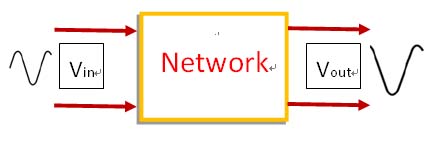

类似上图的这种二端口网络，理论上我们只要测得Vin和Vout，通过计算Vin和Vout的幅度和相位关系，即可得到这个网络的特性。

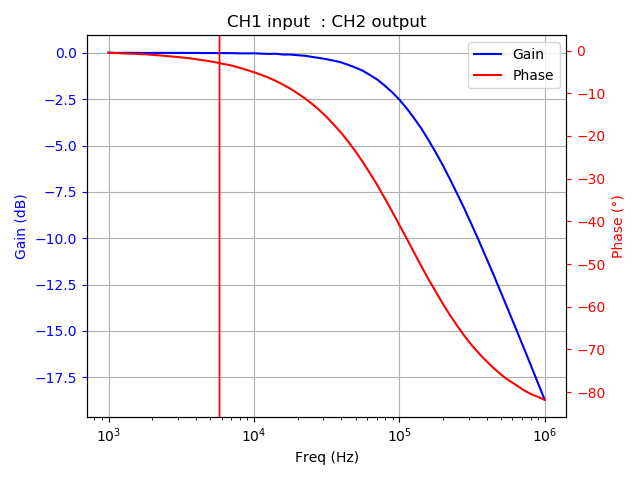

这个我们可以用一个信号发生器输入一个信号到这个网络的输入端，然后用示波器的两个模拟通道同时测量这个网络的输入信号Vin和输出信号Vout，然后计算Vout:Vin幅度和相位的变化，这样就可以完成上述网络一个频点增益和相位的测试。只要我们逐个频点设置测量，即可得到这个二端口网络的针对某一段频率上的增益相位分析，通过逐个点绘图得到类似如下的图形：
2、 环路分析功能

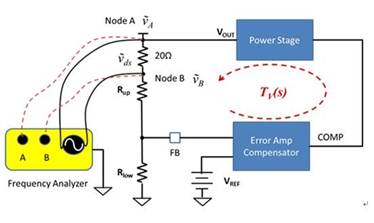

这个是一个电源环路分析的示意图，从上图上可以看出，也是输入一个信号，测试两个信号，由于上图信号输入的地方和测试的地方不是一个参考点，所以这里需要用到的信号源要跟示波器不是同一个参考的，我们只要把信号发生器的输出经过宽带隔离变压器(注入变压器)即可。
3、阻抗分析功能

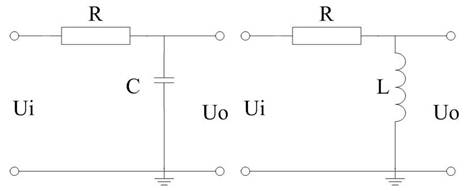

如果我们的两端口网络内部结构是上面两种，用一个已知阻值的纯电阻和待测器件组成一个这样的网络，则可以通过计算得出电感或者电容的阻抗特性曲线。

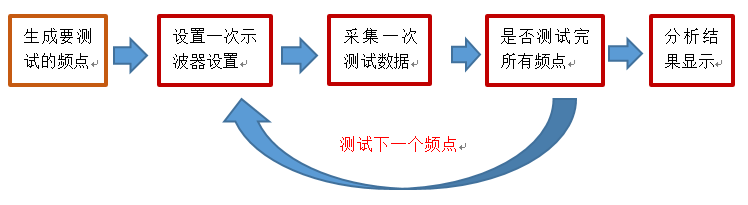

4、以上三种功能的实现都是用示波器输出一个扫描的信号，然后测试输入输出的信号进行不同的分析计算得到测试结果，整个程序大致流程如下：
5、测试结果:

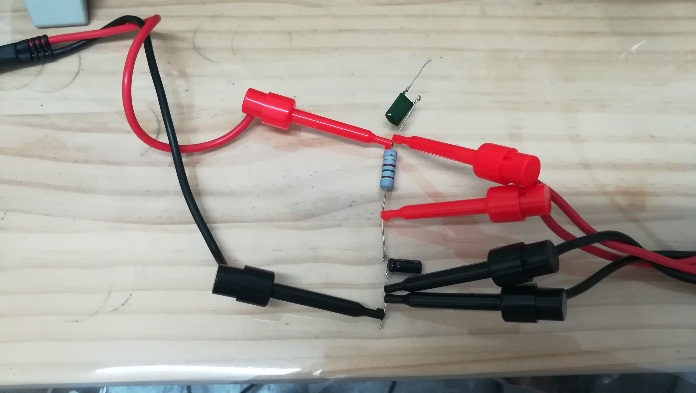

1),电解电容和电阻测试结果
网络分析结果：

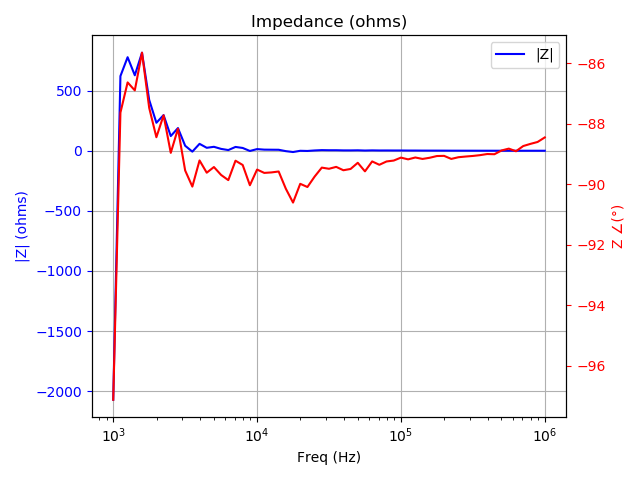

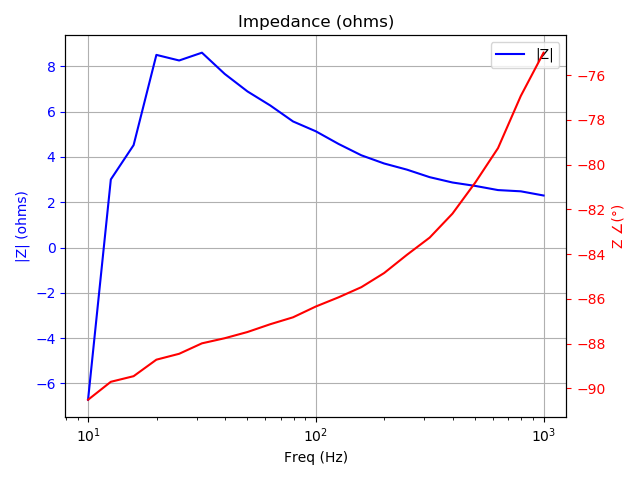

阻抗分析结果：
2）电阻和涤纶电容测试结果
网络分析结果：
阻抗分析结果
3、 晶振的阻抗扫描

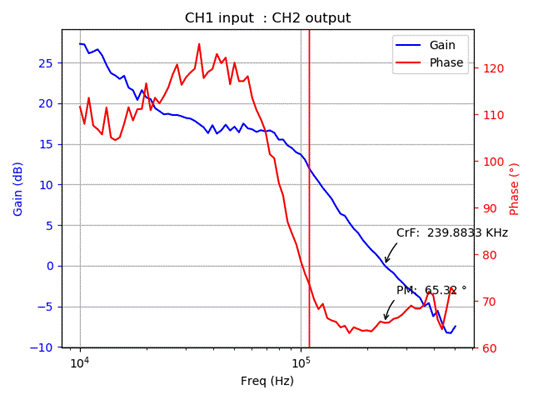

3)环路分析测试结果

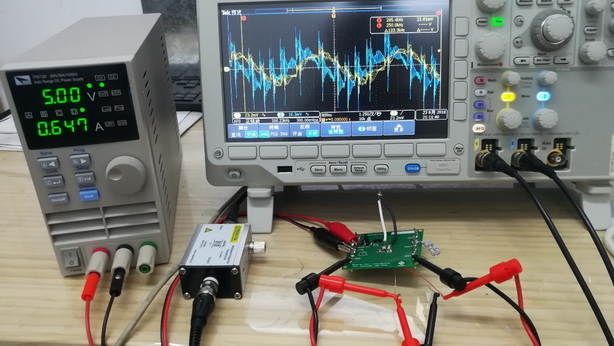

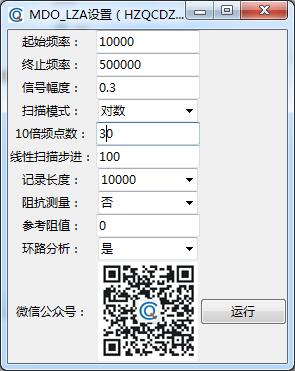

测试条件：

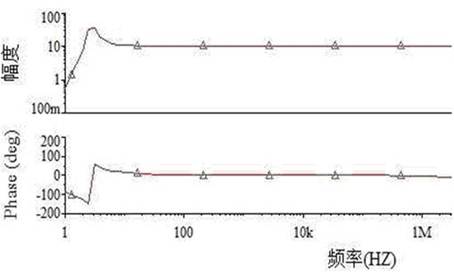

测试结果：
